設計液體灌裝機灌裝閥的一般步驟

時間:2014-12-12 15:32    來源:未知    作者:admin    點擊:次    打印

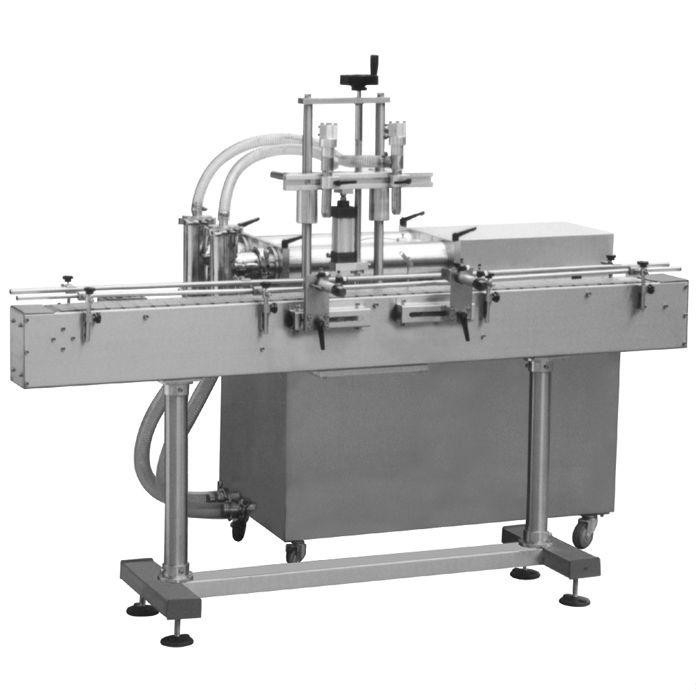

液體灌裝機

液體灌裝機灌裝閥的結構型式有很多,一般有彈簧閥門式灌裝閥、廣口彈簧門式灌裝閥兩種灌裝閥,灌裝閥里通常至少有液體和氣體兩條通路。通常我們只知道灌裝機灌裝閥的結構類型等,但如果要制造灌裝閥該怎樣設計呢?
1. 先我們要擬定液體灌裝機灌裝閥的結構方案
(1)確定液體灌裝機閥體中閥門數目
按選好的灌裝方法和設計好的工藝過程,在確定液體灌裝機液室、氣室和容器之間所需的閥門數目及其相對位置。如果想設計先抽真空閥的結構,就需要設一個液門和三個氣門。其三個氣門一個用于充氣及回氣,靠近貯液箱氣室,一個用于先抽真空,還有一個用于壓力釋放,都靠近閥端與瓶頸相連的位置。
(2)確定液體灌裝機閥體結構布局
根據液體灌裝機閥門的啟閉形式,來確定其閎體的可動構件與不可動構件的結構布局,以及作相對運動表面之間的密封形式。和液體灌裝機的移動閥相比較而言,液體灌裝機的移動閥是平面密封結構容易實現彈簧的壓緊密封。但由于灌裝閥流道截面大,彎路少,零件的結構形狀也比較簡單,因而有利于提高灌裝速度還易清洗。其零件數量偏多,一旦密封彈簧失效.灌裝就難以進行。而液體灌裝機旋轉閥的零件數目雖少,可靠性好,但很難保證破瓶不灌裝,特別是采用密封面的密封結構,密封材料磨損后無法進行補償,只得重新更換,容易產生泄漏現象,所以一般不使用此方法。
(3)確定液體灌裝機閥端結構布局
按灌裝機灌裝液體的工藝要求,確定長管或短管的閥端結構。長管結構的中心管要插入靠近瓶底處進液,如三室長管閥。而短管結構的中心管就需插到瓶頸部處,用于充氣或排氣,如預抽真空閥。除此之外,還必須保證定量精度和穩定出流等,還要合理布局閥端的某些結構要素。為了保證定量精度及穩定出流等,還必須合理布局閥端的某些結構要素。
(4)確定液體灌裝機啟閉閥門結構形式
液體灌裝機閥門的啟閉結構,應根據其閥門在閥體中所處的位置及其啟閉運動方式進行選擇。
2. 然后在計算灌裝閥流道基本參數
由初定液體灌裝機灌裝閥的結構尺寸,再準確計算灌裝閥出流界面的流速,使其盡量形成穩定的層流。在求所需的灌裝時間,進而考慮液體灌裝機的主軸轉速及灌裝區所占的角度,校核修正所設計的灌裝閥,使之符合給定的生產能力。只有滿足了這些要求,才能后確定灌裝閥的結構尺寸,繪制圖紙。
